तीन मुख्यब्लो मोल्डिंग मशीनचे प्रकारएक्सट्रुजन ब्लो मोल्डिंग (EBM), इंजेक्शन ब्लो मोल्डिंग (IBM), आणि इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (ISBM) आहेत. EBM विस्तीर्ण श्रेणी व्यापते — छोट्या बाटल्यांपासून ते 2000-लिटर टाक्यांपर्यंत — आणि लहान भागांसाठी सतत मशीनमध्ये आणि मोठ्या भागांसाठी संचयक मशीनमध्ये विभाजित होते. IBM अचूक मानेसह लहान बाटल्या बनवते. ISBM स्पष्ट PET बाटल्या बनवते. तुमचे उत्पादन प्रकार ठरवते. खालील तक्त्यामध्ये ते शोधा.
प्रत्येक पोकळ प्लास्टिक उत्पादन तीन मशीन कुटुंबांपैकी एक बाहेर येते. योग्य निवडा आणि तुमची ओळ वर्षानुवर्षे झुकत चालेल. चुकीचे निवडा आणि कोणतीही सेटिंग तुम्हाला वाचवणार नाही.
अनेक आठवडे गोंधळात टाकणाऱ्या संशोधनानंतर खरेदीदार आमच्यापर्यंत पोहोचतात. बहुतेक लेख तीन प्रकारांची यादी करतात, प्रत्येकाचे दोन वाक्यात वर्णन करतात आणि थांबतात. कोणीही उप-प्रकार स्पष्ट करत नाही — आणि मोठ्या कंटेनरसाठी, उप-प्रकार हाच खरा निर्णय आहे.
हे मार्गदर्शक त्याचे निराकरण करते. आम्ही एक्सट्रुजन ब्लो मोल्डिंग मशीन तयार करतो, त्यामुळे आम्हाला ते कुटुंब आतून माहित आहे. इतर दोन प्रकारांसाठी, आम्ही तुम्हाला सांगतो की ते काय चांगले करतात आणि इतरत्र कधी पहावे — आमच्यापासून दूर.
एका दृष्टीक्षेपात तीन मुख्य प्रकार
| EBM | IBM | ISBM | |
|---|---|---|---|
| ते कसे कार्य करते | एक ट्यूब (पॅरिसन) बाहेर काढते, त्यास साच्यात फुगवते | प्रीफॉर्म इंजेक्ट करतो, नंतर तो उडवतो | पीईटी प्रीफॉर्म इंजेक्ट करतो, ताणतो आणि फुंकतो |
| आकार श्रेणी | सर्वात रुंद — लहान बाटल्या ते 2000 L टाक्या | लहान - सामान्यत: 1 एल पेक्षा कमी | लहान ते मध्य - पाणी आणि पेय बाटल्या |
| स्वाक्षरीची ताकद | मोठे भाग, हँडल, मल्टी-लेयर भिंती | तंतोतंत मान, ट्रिम स्क्रॅप नाही | स्पष्ट, मजबूत, हलक्या पीईटी बाटल्या |
| ठराविक साहित्य | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | पीईटी |
| ठराविक उत्पादने | जेरी कॅन, ड्रम, IBC टाक्या, इंधन टाक्या, खेळणी | गोळ्याच्या बाटल्या, कॉस्मेटिक जार, ड्रॉपर्स | पाणी, सोडा, रस, खाद्यतेलाच्या बाटल्या |
एक्स्ट्रुजन ब्लो मोल्डिंग (EBM)
एक्स्ट्रुजन ब्लो मोल्डिंग मशीन प्लास्टिक वितळते, पॅरिसन नावाच्या पोकळ नळीच्या रूपात डायमधून ढकलते, नंतर नळीभोवती मोल्ड बंद करते आणि हवेने फुगवते. प्लास्टिक मोल्डचा आकार घेते, थंड होते आणि बाहेर पडते.
EBM मध्ये इतर दोन प्रकारच्या एकत्रित उत्पादनांपेक्षा जास्त उत्पादने समाविष्ट आहेत. हे हँडल (जेरी कॅनवरील अंगभूत प्रकार), मल्टि-लेयर भिंती आणि इतर कोणत्याही प्रक्रियेपर्यंत पोहोचत नसलेले आकार हाताळते. हे तुलनात्मक भागांसाठी तीनपैकी सर्वात स्वस्त टूलिंग देखील चालवते.
कुटुंब दोन शाखांमध्ये विभागले गेले आणि बहुतेक खरेदीदारांच्या लक्षात येण्यापेक्षा हे विभाजन महत्त्वाचे आहे. आम्ही त्यांची तुलना आमच्यामध्ये खोलवर केलीसंचयक वि सतत मार्गदर्शक- येथे लहान आवृत्ती आहे.
सतत एक्सट्रूजन मशीन
सतत यंत्रे पॅरिसन नॉनस्टॉप बाहेर काढतात आणि ते पकडण्यासाठी मोल्ड्स आत जातात. ते मोठ्या प्रमाणात लहान कंटेनरवर उत्कृष्ट कामगिरी करतात - बाटल्या, दैनंदिन-केमिकल पॅकेजिंग, जेरी कॅन सुमारे 15 लिटर पर्यंत.
आमच्या श्रेणीमध्ये दोन बिल्ड अस्तित्वात आहेत. मोल्ड-मूव्हिंग मशीन्स 40 ते 165 kN पर्यंत क्लॅम्पिंगसह 2-15 L हाताळतात. वक्र-आर्म मशीन 5-30 L भागांसाठी वेग आणि 1-6 लेयर सह-एक्सट्रूजन जोडतात. ब्राउझ करासतत मशीन श्रेणीपूर्ण लाइनअप साठी.
संचयक (स्टोरेज हेड) मशीन
संचयक यंत्रे स्टोरेज सिलिंडरमध्ये वितळलेले पूर्ण चार्ज गोळा करतात, नंतर ते एका जलद शॉटमध्ये बाहेर काढतात. गुरुत्वाकर्षण ताणून ते पातळ होण्याआधी तो वेग मोठा पॅरिसन बनवतो. मोठ्या भागांना दुसरा मार्ग नाही.

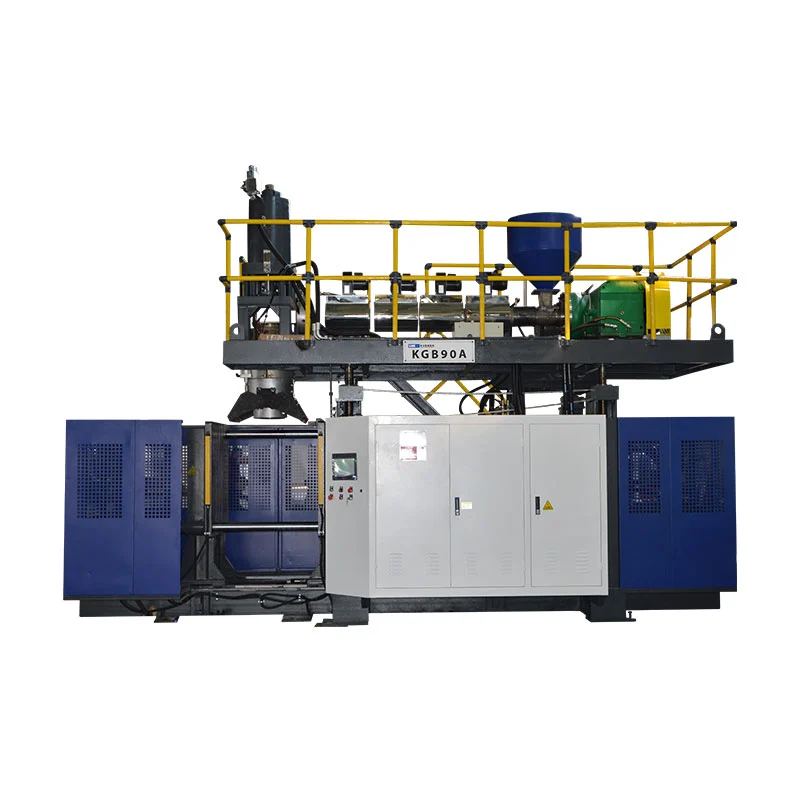

वास्तविक संख्या स्केल दर्शवतात. आमचेKGB80A215 kN क्लॅम्पिंग आणि 5 L संचयक असलेले 30 L ड्रम बनवते. तीन-सिलेंडरKGS1000L-IBC1000 kN क्लॅम्पिंग आणि ट्विन 100 मिमी स्क्रूसह 1000 L IBC टाक्या बनवतात. दसंचयक श्रेणीटॉप आउट 2000 एल कंटेनर आणि 1800 kN.
इंजेक्शन ब्लो मोल्डिंग (IBM)
इंजेक्शन ब्लो मोल्डिंग मशीन एका मशीनवर दोन टप्प्यांत काम करते. प्रथम, ते पूर्ण झालेल्या मानेसह एक घन प्रीफॉर्म इंजेक्शन-मोल्ड करते. मग ते गरम प्रीफॉर्मला ब्लो स्टेशनवर स्थानांतरित करते आणि शरीराला फुगवते.
मोबदला अचूक आहे. मान इंजेक्शन-मोल्डेड बाहेर येते, म्हणून प्रत्येक शॉटवर धागे आणि सीलिंग पृष्ठभाग अचूक परिमाणांवर आदळतात. IBM देखील कोणतेही पिंच-ऑफ स्क्रॅप तयार करत नाही, कारण काहीही ट्रिम केले जात नाही.
व्यापार बंद आकार आहे. IBM लहान कंटेनरला सूट देते, विशेषत: एक लिटरच्या खाली - गोळ्याच्या बाटल्या, कॉस्मेटिक जार, ड्रॉपर बाटल्या. हँडल किंवा रिअल व्हॉल्यूम असलेल्या कोणत्याही गोष्टीसाठी, EBM घेते. किंगलचे ईबीएमवर लक्ष; जर तुमचे उत्पादन 100 मिली औषधाची बाटली असेल, तर IBM तज्ञ तुम्हाला चांगली सेवा देतात आणि आम्ही तसे म्हणू.
इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (ISBM)
इंजेक्शन स्ट्रेच ब्लो मोल्डिंग मशीन तुम्ही ज्या पीईटी बाटल्या पितात त्या स्पष्ट बनवते. ते पीईटी प्रीफॉर्म गरम करते, रॉडच्या सहाय्याने लांबीच्या दिशेने पसरते आणि त्याच वेळी बाहेरून उडवते. ते दोन-दिशा ताणून पॉलिमर साखळ्या संरेखित करतात.
संरेखन ही जादू आहे. हे PET ला त्याच्या काचेसारखी स्पष्टता, तिची ताकद आणि त्याचे हलके वजन देते — सोडा बाटली काही डझन ग्रॅम दाबयुक्त कार्बोनेशन टिकून राहते.
ISBM दोन सेटअपमध्ये चालते. सिंगल-स्टेज मशीन्स एका मशीनमध्ये प्रीफॉर्म तयार करतात आणि उडवतात, जे लहान धावा आणि सानुकूल आकारांना अनुकूल करतात. दोन-टप्प्यावरील ओळी स्वतंत्रपणे खरेदी करतात किंवा मोल्ड प्रीफॉर्म करतात आणि त्यांना उच्च गतीने उडवतात - मोठ्या प्रमाणात पेय उत्पादनासाठी मानक. पीईटी शीतपेयेचे काम येथे राहतात, ईबीएममध्ये नाही.
कोणते मशीन प्रकार तुमचे उत्पादन बनवते?
वाचक उत्पादन घेऊन येतात, प्रक्रिया नव्हे. म्हणून टेबल पलटवा. डावीकडे तुमचे उत्पादन शोधा आणि उजवीकडे तुमचा मशीन प्रकार वाचा.
| आपले उत्पादन | मशीन प्रकार | का |
|---|---|---|
| पीईटी पाणी / सोडा बाटली | ISBM | स्ट्रेच PET स्पष्टता आणि सामर्थ्य देते |
| गोळीची बाटली, कॉस्मेटिक जार | IBM | अचूक मान, ट्रिम स्क्रॅप नाही |
| डिटर्जंट / शैम्पूची बाटली | EBM - सतत | वेगवान सायकल, हँडल, रंग, दृश्य पट्टे |
| जेरी कॅन (1-15 एल) | EBM - सतत | अंगभूत हँडल, उच्च आउटपुट |
| रासायनिक ड्रम (30-250 एल) | EBM - संचयक | जड पॅरिसनला संग्रहित शॉट आवश्यक आहे |
| IBC टाकी (1000 L) | EBM - संचयक, 3-सिलेंडर | एवढ्या मोठ्या पॅरिसनचा फक्त मार्ग |
| ऑटोमोटिव्ह इंधन टाकी | EBM - संचयक, बहु-स्तर | सहा-स्तरांची भिंत इंधनाची वाफ रोखते |
| पाण्याची टाकी, कयाक, रस्त्यावरील अडथळा | EBM - संचयक | आमचे पहाब्लो वि रोटेशनल मोल्डिंगतुलना |
अजून एक काटा या सगळ्याच्या वरती बसतो. जर तुमचा भाग पोकळ ऐवजी ठोस असेल तर आमचे वाचाब्लो मोल्डिंग वि इंजेक्शन मोल्डिंगप्रथम मार्गदर्शन करा.
प्रकारानुसार विचार खरेदी करणे
मशीन प्रकार तुमच्या गुंतवणुकीचा आकार ठरवतो, फक्त प्रक्रियाच नाही. कोणत्याही ब्लो मोल्डिंग मशीन उत्पादकाकडून कोटेशनची विनंती करण्यापूर्वी खरेदी व्यवस्थापकांनी चार घटकांचे वजन केले पाहिजे.
किंमत रचना.EBM मध्ये, कंटेनर आकार, क्लॅम्पिंग फोर्स, स्टेशन संख्या आणि लेयर गणनेसह किंमत मोजा. एक बाटली मशीन आणि एक IBC लाइन परिमाणाच्या क्रमाने भिन्न आहे. कोणताही प्रामाणिक पुरवठादार तुमचा भाग पाहण्यापूर्वी किंमत सांगत नाही — किंमत मशीन मॉडेल आणि उत्पादन आवश्यकतांवर अवलंबून असते.
ऊर्जेचा वापर.मशीन आकारासह ऊर्जा स्केल. आमचा कॅटलॉग वास्तविक सरासरी सूचीबद्ध करतो: 2 L मशीनवर 12-18 kW, 30 L KGB80A वर 27-37 kW, IBC लाईनवर 110-150 kW. प्रत्येक पुरवठादाराला समान आकृतीसाठी विचारा, नंतर प्रति तास नव्हे तर प्रति पूर्ण भाग उर्जेची तुलना करा.
लीड टाइम आणि विक्रीनंतर.मोठ्या कस्टम मशीन्सना मानक बाटली मशीनपेक्षा जास्त वेळ लागतो. मशीन कोण इन्स्टॉल करते, तुमच्या ऑपरेटर्सना कोण प्रशिक्षण देते आणि तुमच्या देशात किती वेगाने स्पेअर पार्ट्स पाठवतात ते विचारा. आधार नसलेली मशीन ही नेमप्लेटची भविष्यातील समस्या आहे.
पुरवठादार खोली.निर्माता किती अभियंते नियुक्त करतो आणि कोणते घटक ब्रँड मशीनमध्ये बसतात ते विचारा. Kinggle मित्सुबिशी PLCs, MOOG सर्वो कंट्रोल आणि OMRON आणि Schneider electrics सह तयार करते आणि त्यांची उघडपणे यादी करते. घटक पत्रक लपविणाऱ्या पुरवठादाराकडे कारण आहे.
तीन चुका प्रथमच खरेदीदार करतात
उत्पादनाऐवजी किंमतीनुसार प्रकार निवडणे.चुकीच्या प्रकारची स्वस्त मशीन शून्य विक्रीयोग्य भाग बनवते. प्रथम प्रकार लॉक करा. किंमत दुसऱ्या वाटाघाटी.
EBM उप-प्रकार दुर्लक्षित करणे."एक एक्सट्रूजन मशीन" एक तपशील नाही. एक सतत मशीन 60 L ड्रम बनवू शकत नाही आणि मोठ्या आकाराचा संचयक बाटल्यांवर ऊर्जा वाया घालवतो. आमचेपाच-चरण निवड मार्गदर्शकआकारमानाचे गणित चालते.
दोषपूर्ण संभाषण वगळणे.प्रत्येक प्रकार त्याच्या स्वत: च्या मार्गाने अयशस्वी होतो, आणि मशीनची कल्पना किती वेळा ठरवते. अंडरसाइज्ड क्लॅम्पिंग प्रत्येक शॉटवर फ्लॅश आणते. तुम्ही स्वाक्षरी करण्यापूर्वी आमचे दोष निवारण मार्गदर्शक वाचा आणि तुमच्या पुरवठादाराला विचारा की मशीन प्रत्येक अपयशाला कसे प्रतिबंधित करते.
वारंवार विचारले जाणारे प्रश्न
ब्लो मोल्डिंग मशीनचे मुख्य प्रकार कोणते आहेत?
ब्लो मोल्डिंग मशीनचे तीन मुख्य प्रकार म्हणजे एक्स्ट्रुजन ब्लो मोल्डिंग (EBM), इंजेक्शन ब्लो मोल्डिंग (IBM), आणि इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (ISBM). EBM विस्तीर्ण उत्पादन श्रेणी कव्हर करते आणि ड्रम आणि IBC टाक्यांसारख्या मोठ्या भागांसाठी लहान कंटेनर आणि संचयक मशीनसाठी सतत मशीनमध्ये विभाजित करते. IBM अचूक मानेसह लहान बाटल्या बनवते. ISBM स्पष्ट PET बाटल्या बनवते.
एक्सट्रूजन आणि इंजेक्शन ब्लो मोल्डिंगमध्ये काय फरक आहे?
एक्सट्रूजन ब्लो मोल्डिंग वितळलेल्या प्लास्टिकची एक पोकळ नळी बनवते, नंतर ती मोल्डच्या आत फुगवते. इंजेक्शन ब्लो मोल्डिंग प्रथम इंजेक्शन-मोल्ड प्रीफॉर्म तयार केलेल्या गळ्यासह, नंतर प्रीफॉर्मला अंतिम आकार देते. EBM बाटल्यांपासून ते 2000-लिटर टँकपर्यंत रुंद आकाराची श्रेणी हाताळते. IBM लहान बाटल्यांसाठी योग्य आहे ज्यांना अचूक मानेची आवश्यकता असते, जसे की फार्मास्युटिकल कंटेनर.
ड्रम आणि IBC टाक्या यांसारख्या मोठ्या कंटेनरसाठी कोणता ब्लो मोल्डिंग मशीन सर्वोत्तम आहे?
संचयक (स्टोरेज हेड) एक्सट्रूजन ब्लो मोल्डिंग मशीन मोठ्या कंटेनर बनवतात. संचयक वितळण्याचा पूर्ण चार्ज साठवतो, नंतर तो वेगाने बाहेर काढतो — जड पॅरिसन त्याच्या स्वत: च्या वजनाखाली पसरण्यापूर्वी आणि पातळ होण्यापूर्वी. किंगगलची संचयक श्रेणी 20-लिटर मशीनपासून 1000-लिटर IBC टाक्या आणि 2000-लिटर कंटेनरसाठी तीन-सिलेंडर प्रणालीपर्यंत चालते.
कोणत्या प्रकारचे ब्लो मोल्डिंग मशीन पीईटी पाण्याच्या बाटल्या बनवते?
इंजेक्शन स्ट्रेच ब्लो मोल्डिंग (ISBM) मशीन स्पष्ट पीईटी पाणी आणि पेय बाटल्या बनवतात. प्रक्रिया फुंकताना गरम प्रीफॉर्मला लांबीच्या दिशेने पसरते, जे पॉलिमर संरेखित करते आणि पीईटीला त्याची स्पष्टता आणि सामर्थ्य देते. दोन-स्टेज ISBM, जेथे प्रीफॉर्म स्वतंत्रपणे तयार केले जातात आणि नंतर उडवले जातात, उच्च-वॉल्यूम पेय उत्पादनावर वर्चस्व गाजवते.
ब्लो मोल्डिंग मशीनची किंमत किती आहे?
किंमत मशीन प्रकार आणि तपशीलावर अवलंबून असते. एक्सट्रूजन ब्लो मोल्डिंगमध्ये, कंटेनरच्या आकारासह किंमत मोजणे, क्लॅम्पिंग फोर्स, स्टेशन संख्या, लेयर काउंट आणि मशीनभोवती ऑटोमेशन. एक लहान बाटली मशीन आणि 1000-लिटर IBC लाइन परिमाणाच्या क्रमाने भिन्न आहे. वास्तविक संख्येचा सर्वात जलद मार्ग म्हणजे तुमच्या भागाची मात्रा, सामग्री, भिंतीची जाडी आणि लक्ष्य आउटपुट यावर आधारित निर्दिष्ट अवतरण होय.
तुमचे उत्पादन माहित आहे, मशीनबद्दल खात्री नाही?
तुम्ही तुमच्या उत्पादन लाइनसाठी ब्लो मोल्डिंग मशीनचे मूल्यांकन करत असल्यास, आमची अभियांत्रिकी टीम तुम्हाला तुमच्या उत्पादनाचा आकार, साहित्य आणि उत्पादन उद्दिष्टांवर आधारित योग्य प्रकार आणि कॉन्फिगरेशनची पुष्टी करण्यात मदत करू शकते. भाग तपशील पाठवा आणि आम्ही एका विशिष्ट शिफारसीसह प्रतिसाद देऊ — जर तुमचे उत्पादन आम्ही तयार करत नसलेल्या मशीनवर असेल तर प्रामाणिक संदर्भासह. 2002 पासून एक्सट्रुजन ब्लो मोल्डिंग मशीन तयार करणे, टीममध्ये 15 अभियंते आहेत.
तुमच्या उत्पादनाला कोणते मशीन बसते ते विचारा →तीन प्रकार, एक नियम: उत्पादन मशीन उचलते. पीईटी बाटल्या ISBM कडे जातात. तंतोतंत लहान मान IBM वर जातात. बाकी सर्व काही — शॅम्पूच्या बाटल्यांपासून ते २०००-लिटरच्या टाक्यांपर्यंत — एक्सट्रुजन ब्लो मोल्डिंगचे आहे, त्यामध्ये विभाजितसततआणिसंचयकमशीन लुकअप टेबलमध्ये तुमचे उत्पादन शोधा, त्यानंतर मशीनचा आकार यासह करानिवड मार्गदर्शक.
