एक्सट्रूजन ब्लो मोल्डिंग दोष आणि समस्यानिवारण: कारणे, तपासणी आणि सुधारात्मक क्रिया

चार-स्तर डायग्नोस्टिक वर्कफ्लोसह प्रारंभ करा

संभाव्य कारणांची यादी उपयुक्त आहे, परंतु ती यादृच्छिक समायोजनास देखील प्रोत्साहित करू शकते. एक चांगला क्रम प्रक्रियेद्वारे पूर्ण झालेल्या भागापासून दोष कमी करतो. राळ पुरवठादार कडून मार्गदर्शन करतोLyondellBasell, फॉर्मोसा प्लास्टिकआणिTeknor शिखरसर्व दर्शवतात की एका लक्षणामध्ये अनेक प्रक्रिया, सामग्री आणि टूलिंग कारणे असू शकतात.

रेसिपीला स्पर्श करण्यापूर्वी चार प्रश्न विचारा

1. दोष स्थानिक की जागतिक?एक बाजू डाय सेंटरिंग, मोल्ड अलाइनमेंट, कूलिंग असंतुलन किंवा स्थानिकीकृत व्हेंटिंग सुचवते. प्रत्येक पोकळी किंवा प्रत्येक भाग सामायिक सामग्री, तापमान, दाब, उपयुक्तता किंवा अनुक्रम समस्या सूचित करतो.
2. ते पुनरावृत्ती करण्यायोग्य आहे की मधूनमधून?प्रत्येक चक्र भूमिती, टूलींग किंवा सिंक्रोनाइझ केलेल्या प्रक्रियेच्या इव्हेंटकडे त्याच स्थानावर असलेला दोष. अस्थिर एक्सट्रूजन, दूषितता, उपयुक्तता, सेन्सर फीडबॅक किंवा शॉट व्हेरिएशनकडे हलणारे दोष अधिक वेळा निर्देशित करतात.
3. ते दिसण्यापूर्वी लगेच काय बदलले?मटेरियल लॉट तपासा, टक्केवारी, रंग, रेसिपी रिव्हिजन, मोल्ड सर्व्हिस, हीटर दुरुस्ती, वॉटर सर्किट, एअर डिमांड, शिफ्ट हँडओव्हर आणि स्टार्ट-अप स्थिती तपासा.
4. मोजमाप व्हिज्युअल निर्णयाशी सहमत आहे का?किमान भिंत, वजन, मानेचे परिमाण, गळतीचे कार्यप्रदर्शन किंवा वरचा भार मंजूर आवश्यकतेच्या बाहेर गेलेला असताना कंटेनर स्वीकार्य दिसू शकतो.

एक्सट्रूजन ब्लो मोल्डिंग दोष समस्यानिवारण मॅट्रिक्स

या सारणीचा वापर प्रथम तपासणीसाठी मार्ग म्हणून करा, सार्वत्रिक सेटिंग शीट म्हणून नाही. राळ ग्रेड, भाग भूमिती, डाय हेड, मोल्ड, मशीन प्रकार आणि गुणवत्ता तपशील योग्य ऑपरेटिंग विंडो निर्धारित करतात.

साहित्य आणि वितळणे दोष: मशीन आधी लॉट अनुसरण

जेव्हा राळ, मास्टरबॅच किंवा रीग्रिंड बदलानंतर दोष सुरू होतो, तेव्हा उपकरणे समायोजित करण्यापूर्वी लेबले आणि नमुने जतन करा. रेझिन ग्रेड, लॉट, कलर रेशो, रिग्राइंड सोर्स, ग्राइंडर स्क्रीन, स्टोरेज कंडिशन आणि बदलाची वेळ रेकॉर्ड करा. दूषित मिश्रणामुळे काळे ठिपके, रेषा, बुडबुडे, डाई लाइन्स, खराब वेल्ड्स आणि अस्थिर एक्सट्रूजन तयार होऊ शकतात. एक समायोजन त्यांना सर्व दुरुस्त करू शकत नाही.

सर्व सामग्रीमध्ये ओलावा सारखा नसतो. प्रत्येक ब्लो मोल्डिंग राळला समान उपचारांची आवश्यकता आहे असे गृहीत न धरता राळ पुरवठादाराच्या हाताळणी आणि कोरडे करण्याच्या आवश्यकतांचे अनुसरण करा. पॉलिमर सामान्यपणे सुकवलेले नसतानाही थंड सामग्रीवर किंवा फीड क्षेत्रामध्ये कंडेन्सेशन समस्या निर्माण करू शकते. LyondellBasell समस्यानिवारण मार्गदर्शक बुडबुडे आणि भिंतीवरील दोषांच्या संभाव्य कारणांमध्ये संक्षेपण आणि वितळत नसलेली एकसमानता ओळखते.

काळे डाग, धूर आणि जळलेले साहित्य

प्रथम दोष एका प्रवाह मार्गावर निश्चित केला आहे किंवा यादृच्छिकपणे वितरित केला आहे हे निर्धारित करा. एक निश्चित रेषा डाय/हेड स्थान दर्शवू शकते. यादृच्छिक ठिपके दूषित राळ, मृत भागातून सोडलेल्या किंवा खराब झालेल्या सामग्रीचे अनुसरण करू शकतात. लांब थांबे, उच्च-तापमान एक्सपोजर, स्टार्ट-अप आणि शटडाउन रेकॉर्डचे पुनरावलोकन करा, नंतर मशीन- आणि राळ-मंजूर शुद्धीकरण पद्धत वापरा. अनुमोदित नसलेल्या साधनाने अचूक डाई पृष्ठभाग खरडवू नका.

रंग रेषा आणि विसंगत मिश्रण

स्ट्रीक मटेरियल चेंज, लो बल्क डेन्सिटी रीग्रिंड, फीडर व्यत्यय किंवा फिक्स्ड डाय पोझिशन फॉलो करते का ते तपासा. मिक्सिंग एनर्जी वाढवण्यापूर्वी डोसिंग आणि ब्लेंडिंग रेकॉर्डची तपासणी करा. अधिक पाठीचा दाब काही प्रक्रियांमध्ये मिश्रण सुधारू शकतो, परंतु ते कातरणे उष्णता आणि निवास वेळ देखील जोडू शकते. योग्य प्रतिसाद एक्सट्रूडर, राळ आणि स्थापित प्रक्रिया विंडोवर अवलंबून असतो.

पॅरिसन दोष आणि असमान भिंतीची जाडी

साचा बंद होण्याआधीच पॅरीसन बदलत आहे. डाय फुगणे टूलींगमधून बाहेर पडल्याने त्याचा आकार वाढतो; गुरुत्वाकर्षण आणि कमी वितळण्याची शक्ती ते खाली खेचू शकते; परिघाभोवती तापमान आणि प्रवाह बदलू शकतात. 2025 चा खुला-प्रवेश अभ्यास चालू आहेएक्सट्रूजन प्रक्रिया डेटा वापरून पॅरिझन निर्मितीफुगणे, कमी होणे आणि तापमान वितरण हे महत्त्वाचे घटक मानले जातात. म्हणूनच तयार भिंतीचा नकाशा एका सरासरी जाडीपेक्षा अधिक उपयुक्त आहे.

जेव्हा भिंत एका बाजूला पातळ असते

अनेक सलग भागांवर समान परिघीय स्थान मोजा. जर पातळ बाजू मोल्डच्या सापेक्ष स्थिर राहिली तर, डाय सेंटरिंग, मोल्ड स्थिती, स्थानिक थंड होणे आणि लवकर पॅरिसन संपर्क तपासा. ते फिरत असल्यास किंवा हलवल्यास, एक्सट्रूजन स्थिरता, सामग्रीची सुसंगतता आणि अभिप्राय तपासा. जोपर्यंत भौतिक कारण नाकारले जात नाही तोपर्यंत जटिल प्रोफाइलसह यांत्रिक चुकीचे संरेखन ऑफसेट करू नका.

जेव्हा कोपरा, खांदा, हँडल किंवा तळ पातळ असतो

ही वैशिष्ट्ये सरळ भिंतीपेक्षा पॅरिझन अधिक ताणतात. पुष्टी करा की पॅरिसन योग्य लांबी आणि मोल्ड जवळच्या स्थितीत पोहोचते. नंतर मागणी केलेल्या वैशिष्ट्यासह प्रोग्राम केलेले जाड विभाग संरेखित करा. किंग्जले यांचापॅरिसन प्रोग्रामिंग आणि भिंत-जाडी मार्गदर्शकप्रोफाइल स्थिती, स्थानिक उघडणे आणि एकूण स्केल अधिक तपशीलवार स्पष्ट करते.

जेव्हा जाडी सायकल ते सायकल बदलते

अस्थिर प्रक्रियेसाठी प्रोफाइल ही पहिली सुधारणा नाही. वास्तविक तापमान, एक्सट्रूज़न आउटपुट, एक्युम्युलेटर शॉट किंवा लागू असेल तेथे स्थिती, पॅरिसन लांबी, हायड्रॉलिक वर्तन आणि डाय-गॅप कमांड/फीडबॅक यांची तुलना करा. अनेक बिंदू संपादित करण्यापूर्वी प्रक्रिया स्थिर करा. स्वीकृत रेसिपी संरक्षित पुनरावृत्ती म्हणून जतन करा जेणेकरून कार्यसंघ अयशस्वी बदल परत करू शकेल.

फ्लॅश, पिंच-ऑफ अयशस्वी आणि लीक भाग

फ्लॅश ही मोल्ड केलेल्या पोकळीच्या बाहेरची सामग्री आहे, सामान्यतः पार्टिंग लाइन, मान आणि खालच्या चिमटीभोवती. काही फ्लॅश एक्सट्रूजन ब्लो मोल्डिंगमध्ये अंतर्निहित असतात आणि ते डाउनस्ट्रीम काढले जातात. दोष जास्त, असममित किंवा अस्थिर फ्लॅश आहे जो ट्रिमिंग, वेल्ड गुणवत्ता, वजन, बंद करणे किंवा सायकल विश्वासार्हता प्रभावित करतो.

पुरावा म्हणून फ्लॅश नमुना वाचा

• सर्वत्र फ्लॅश:भागाचे वजन, पॅरिसन आकार, मोल्ड-क्लोज पूर्णता आणि क्लॅम्प स्थितीची तुलना करा.
• एका बाजूला फ्लॅश:मोल्ड अलाइनमेंट, समांतरता, टूलिंग कंडिशन आणि पॅरिझन प्लेसमेंटची तपासणी करा.
• फ्लॅश कालांतराने दाट होते:थर्मल ड्रिफ्ट, शॉट/आउटपुट ड्रिफ्ट, वेअर आणि हायड्रॉलिक स्थितीचे पुनरावलोकन करा.
• ट्रिमिंग करताना फ्लॅशने वेल्ड फाडले:तापमान बदलण्यापूर्वी पिंच-ऑफ भूमिती, परिधान, बंद करणे आणि ट्रिम प्रक्रिया तपासा.

एक पातळ वेल्ड, एक फाटलेले वेल्ड आणि कट पॅरिसन हे भिन्न अपयश मोड आहेत. LyondellBasell चे मार्गदर्शक या पिंच-ऑफ समस्यांना वेगळे करते कारण संभाव्य उपाय विरुद्ध दिशेने निर्देशित करू शकतात. अपयशाचे मूळ दस्तऐवजीकरण होईपर्यंत फ्लॅश अयशस्वी नमुन्याशी संलग्न ठेवा.

फॉर्मिंग स्टेजला गळती ट्रेस करा

परीक्षकाकडून गळतीचे स्थान चिन्हांकित करा, त्यानंतर गुणवत्तेची प्रक्रिया परवानगी देत ​​असल्यास भाग विभाजित करा. तळाशी असलेल्या वेल्डमधील गळती टीमला पिंच-ऑफ, मटेरियल प्लेसमेंट आणि कूलिंगकडे घेऊन जाते. शरीरातील एक पिनहोल बबल, दूषित होणे, डाय लाइन किंवा स्थानिक पातळ भिंतीकडे नेतो. मान गळतीमध्ये फिनिश फॉर्मेशन, ट्रिमिंग, इन्सर्ट पोझिशन किंवा टेस्ट फिक्स्चर यांचा समावेश असू शकतो. मोल्डिंग प्रक्रिया बदलण्यापूर्वी लीक टेस्टरला ज्ञात संदर्भासह सत्यापित करा.

पृष्ठभाग दोष: साच्यापासून पॅरिसन वेगळे करा

संरक्षित क्षेत्राच्या बाहेरून मुक्त पॅरिसनचे सुरक्षितपणे निरीक्षण करा. साचा बंद होण्याआधीच एखादी रेषा किंवा खडबडीतपणा अस्तित्वात असल्यास, सामग्रीची तपासणी करा, स्थिरता वितळवा आणि डाई कंडिशन करा. पॅरीसन स्वीकार्य दिसत असल्यास परंतु तयार पृष्ठभाग निस्तेज, खड्डेयुक्त किंवा तपशील नसलेला असल्यास, मोल्ड पृष्ठभाग, छिद्र, फुंकणे, तापमान आणि संक्षेपण तपासा.

संत्र्याची साल आणि खडबडीत पृष्ठभाग

संभाव्य स्तरांमध्ये खडबडीत पॅरिसन प्रवाह, खराब मोल्ड व्हेंटिंग, कमी किंवा प्रतिबंधित हवा वितरण, ब्लो पिनभोवती गळती, थंड पॅरिसन किंवा खराब झालेले साचा पृष्ठभाग यांचा समावेश होतो. ब्लो इव्हेंट दरम्यान मशीनवरील दबाव तपासा; कारखान्यात इतरत्र कंप्रेसर डिस्प्ले हे सिद्ध करत नाही की दाब आणि प्रवाह आवश्यक क्षणी साच्यापर्यंत पोहोचतात. किंग्जले यांचाउपयुक्तता नियोजन मार्गदर्शकवनस्पती पुरवठ्यापासून ते मशीन कनेक्शनपर्यंत हवा आणि थंड होण्याचा मार्ग व्यापतो.

डाय रेषा आणि निश्चित रेषा

भागाभोवती स्ट्रीकची स्थिती चिन्हांकित करा आणि त्याची पॅरीसनशी तुलना करा. ते निश्चित राहिल्यास, योग्य शटडाउन आणि अलगाव नंतर संबंधित प्रवाह मार्गाची तपासणी करा. डाय ओठावरील निक प्रत्येक चक्रावर पुनरुत्पादित करू शकते. दूषित किंवा खराब झालेले राळ देखील डोक्यात राहू शकतात आणि मधूनमधून बाहेर पडतात. साफसफाईने अचूक पृष्ठभागांचे संरक्षण करणे आणि पुरवलेल्या प्रक्रियेचे पालन करणे आवश्यक आहे.

कूलिंग दोष, वॉरपेज आणि डायमेंशनल ड्रिफ्ट

वॉरपेज अनेकदा बाहेर काढल्यानंतरच दृश्यमान होते. मोल्ड उघडल्यानंतर, ट्रिमिंग केल्यानंतर आणि निर्दिष्ट कंडिशनिंग वेळेनंतर लगेच भागाची तुलना करा. रॉकर बॉटम, ओव्हल नेक किंवा डायमेंशनल ड्रिफ्ट अपर्याप्त थंड, असमान पोकळीचे तापमान, अवरोधित जलवाहिनी, उच्च वितळणारी उष्णता, लवकर हाताळणी किंवा असमान भिंतीचे वितरण असू शकते.

प्रभावित मोल्ड सर्किटसाठी पुरवठा आणि परतावा तपमान, दाब आणि-जेव्हा उपकरणे उपलब्ध असतात-प्रवाह नोंदवा. स्पर्श हे विश्वसनीय तापमान मापन नाही आणि प्रतिबंधित चॅनेल प्रकट करत नाही. झाडाचा पुरवठा स्थिर असताना भागाची एक बाजू बदलल्यास, स्थानिक मॅनिफोल्ड, कनेक्शन, चॅनेल आणि मोल्ड स्थिती तपासा.

प्रक्रिया समायोजन करण्यापूर्वी मशीन, HMI आणि उपयुक्तता तपासा

HMI विनंत्या, फीडबॅक, क्रम स्थिती आणि अलार्म दाखवते. झडप हलली, हवा ब्लो पिनपर्यंत पोहोचली किंवा साच्यातून पाणी वाहून गेले हे सिद्ध होत नाही. सेट मूल्य आणि जोडी म्हणून त्याचे वास्तविक मूल्य वाचा, नंतर भौतिक परिणामासह स्क्रीनची तुलना करा.

वापराKinggle HMI सेटिंग्ज आणि अलार्म मार्गदर्शकसंरचित अनुक्रमासाठी. समस्येमध्ये गळती, बदलते तापमान, गलिच्छ तेल, प्रतिबंधित कूलिंग किंवा आवर्ती अलार्म यांचा समावेश असल्यास,प्रतिबंधात्मक देखभाल चेकलिस्टउत्पादनाच्या गुणवत्तेला मशीन स्थितीशी जोडण्यास मदत करते.

फॅक्टरी व्ह्यू: एक दोष रेकॉर्ड तयार करा जो दुसर्या शिफ्टचा वापर करू शकेल

“समायोजित तापमान आणि आता चांगले” ही पुनरुत्पादक नोंद नाही. उपयुक्त लॉग संशयित भागाला वेळ, मशीन स्थिती आणि सत्यापित परिणामाशी जोडतो. जेव्हा व्यावहारिक असेल तेव्हा स्केल किंवा चिन्हांकित स्थानासह दोषाचे छायाचित्र काढा आणि तुलना करण्यासाठी मंजूर केलेला चांगला नमुना ठेवा.

समायोजित करणे आणि वाढवणे कधी थांबवायचे

• गार्ड, इंटरलॉक, आपत्कालीन थांबा किंवा घातक-ऊर्जा नियंत्रण हेतूनुसार कार्य करत नाही.
• यांत्रिक टक्कर, अनपेक्षित हालचाल, गरम विद्युत स्थिती, हायड्रॉलिक लीक किंवा खराब झालेले दाब घटक संशयित आहे.
• सत्यापित सामग्री, उपयुक्तता आणि मंजूर रेसिपी बेसलाइन पुनर्संचयित केल्यानंतर समान दोष राहते.
• आदेश आणि वास्तविक अभिप्राय असहमत, किंवा प्रक्रिया नियंत्रित बदलास अंदाजानुसार प्रतिसाद देत नाही.
• टूलिंग दुरुस्ती, कॅलिब्रेशन, प्रोग्राम बदल किंवा मंजूर प्रक्रिया विंडोच्या बाहेर ऑपरेशन आवश्यक असेल.

मशीन चालू होण्यापूर्वी आवर्ती दोष रोखणे सुरू होते

नवीन एक्सट्रूजन ब्लो मोल्डिंग मशीन किंवा नवीन मोल्डसाठी, चाचणीपूर्वी स्वीकृती पुरावा परिभाषित करा. पार्ट ड्रॉइंग, राळ ग्रेड, लक्ष्य वजन, भिंतीची गंभीर ठिकाणे, मान आणि एकूण परिमाणे, ट्रिमिंग योजना, गळती किंवा दाब चाचणी, व्हिज्युअल निकष, आउटपुट लक्ष्य आणि वनस्पती उपयुक्तता प्रदान करा. एक उपयुक्त चाचणी अहवाल स्वीकारलेले नमुने अचूक साचा, साहित्य आणि पाककृती पुनरावृत्तीशी जोडतो.

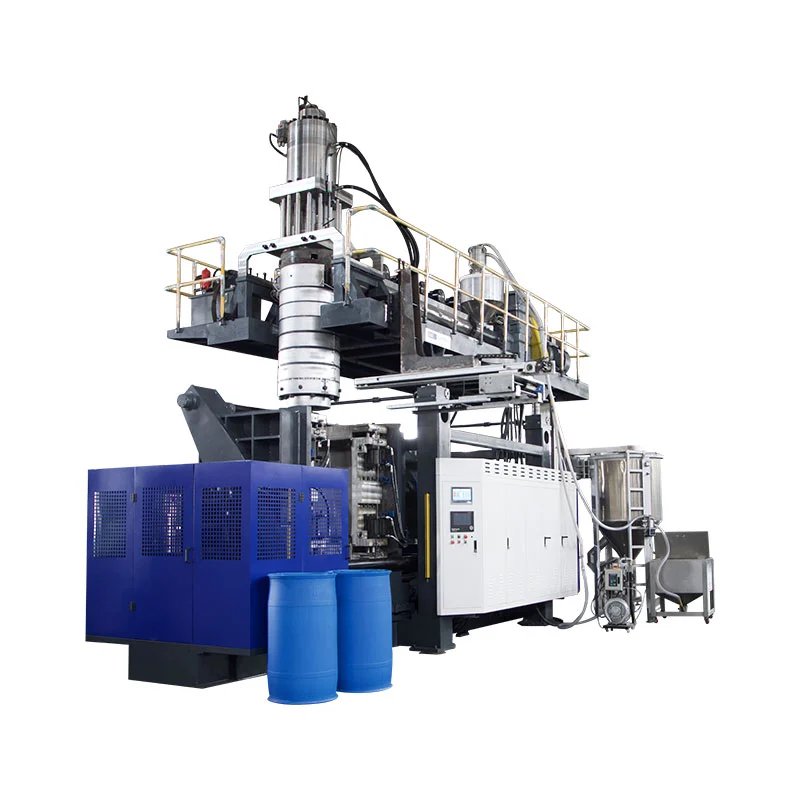

लहान कंटेनर आणि उच्च-आउटपुट प्रकल्प फिट होऊ शकतातसतत एक्सट्रूजन ब्लो मोल्डिंग मशीन. मोठ्या किंवा जड भागांना आवश्यक असू शकतेसंचयक ब्लो मोल्डिंग मशीन. योग्य निवड भाग आणि प्रक्रिया पॅकेजवर अवलंबून असते, दोष नावावर नाही. Kinggle च्या ब्राउझ कराब्लो मोल्डिंग ऍप्लिकेशन्सकिंवा प्रकल्प-विशिष्ट चर्चेसाठी वास्तविक उत्पादन माहिती पाठवा.
